Rebes & Micro-coax

苏州瑞贝斯国内最具优势供应Micro-coax全系列微波电缆。瑞贝斯具有雄厚的技术实力，从产品选型到售后服务，瑞贝斯为您提供全方位的技术支持服务。依托独特的渠道优势，瑞贝斯拥有中国区最具竞争力的价格优势. 任何产品技术或选型问题，欢迎来电咨询，我们竭诚为您服务！

0512-62657975 62388185

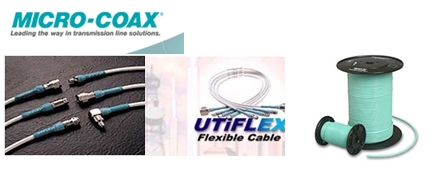

UTiFLEX 系列

   Utiflex 是 MICRO-COAX 生产的高性能柔性电缆。 Utiflex 产品用低或超低密度聚四氟乙烯介质构成。这种介质可以提供低的耗损特性，优秀的相位稳定度和标准的柔性电缆相比具有更卓越的柔软性，同时以上这些优点的获得不影响电缆结构牢固。
   MICRO-COAX 通过独家专利设计的连接器附件，这些附件抗机械压力和抗热压度都优于标准连接器，从而增加了连接器的可靠性，对 Utiflex 而言，连接器不再是柔性电缆组件的薄弱环节。

适合于多种应用
•  多用途低损耗电缆几乎在任何环境中都能提供优秀的性能；
•  超低损耗电缆在 18 ， 26.5 ， 40 GHZ 频率上都有最低的插入损耗；
•  小型电缆可很好替代传统的 RG 或半刚性电缆 ；
•  超轻电缆可减轻 25 ％重量。

关键特性
•  低 驻波比 （ SWR ） ( 1.25:1 到 40GHZ 典型值 ) ；
•  优秀的屏蔽效应 ；
•  精密的相位匹配 ；
•  Aracon 材料外屏蔽层减轻电缆重量 。
高质量
•  100 和 10000 级净室装配过程；
•  低除气材料（ 1 ％ TML , 0.1% CVCM 按 ASTME-595 ）；
•  耐辐照到 30 Mrads；
•  实时 X 射线照片；

典型电缆构造
Utiflex产品在设计时最大程度的满足相位稳定和幅度稳定，并使发射和传输的损失最小。要达到这样的设计要求就需要严格仔细地控制电缆生产的所有原材料和电缆的生产加工过程。下面是我们生产的典型电缆的描述，我们也可以为你定做特殊要求的电缆。

中心导体
采用达到ASTM B-298标准的镀银铜线，有单股和多股二种结构。在直径尺寸相同的情况下相比较，单股中心导体有更低RF阻抗，更低衰减和更好的弯曲情况下的幅度稳定性，多股中心导体柔软性好并有更好的弯曲情况下的相位稳定性。
电介质
采用符合MIL-C-17标准的低密度聚四氟乙烯(PTFE) 材料，根据电缆类型的不同，介电常数在 1.4到1.7之间。大部分传输损耗直接的或间接的由电介质产生的，另外，电介质决定了传输速率、温度范围、功率容量、相位和幅度的稳定性并且对电缆的柔韧性也有很大影响。UTiFLEX选用的 PTFE电介质由于它的低密度和低热膨胀系数而具有很理想的电气参数。
内屏蔽层
符合ASTM B-298的镀银铜带螺旋缠绕而成，在层和层之间至少重叠40%。这种屏蔽方法，可以保证在100%的覆盖的情况下，也能保证电缆良好的柔韧性。在设计生产时，通过监控精密的缠绕过程和仔细的匹配介质到镀银铜带的弹性，以保证每根电缆的特性阻抗的一致性和保持屏蔽每一层理想的接触。
外屏蔽层
符合ASTM B-298的镀银铜线编织而成并紧紧的包裹在内屏蔽层外边，这层编织物主要是用来增强电缆的强度，同样也可以增加RF的屏蔽效果。当MICRO—COAX电缆应用在航空航天中时，重量极为重要，为了减轻重量这层编织物选用DuPont Aracon@作为编织材料。
外层护套
选用浅蓝色的氟化乙丙烯材料（FEP），由于其具有极好的耐高温和抗化学稳定性，FEP是理想的护套材料。在航天的应用上，选用Tefzel@和加碳Tefzel@材料。

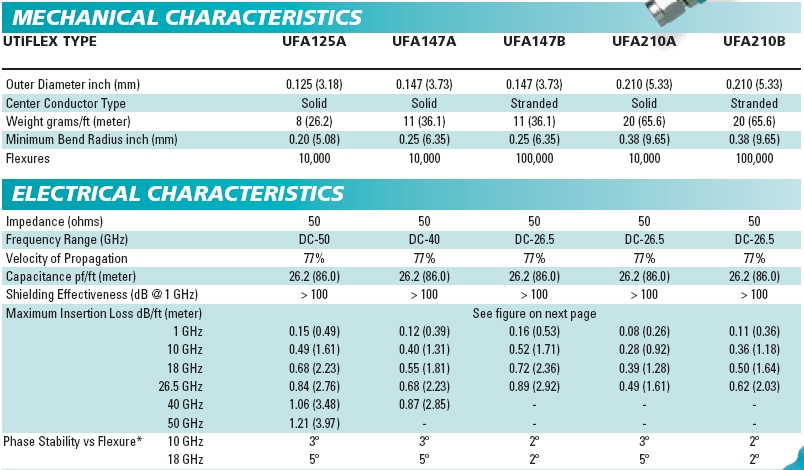

电缆型号	频率	外径(mm)	衰减(dB/m @18GHZ)	传输速率	规格书
UFA125A	50GHZ	3.18	2.23	77%	请点击
UFA147A	40GHZ	3.73	1.81	77%	请点击
UFA147B	26.5GHZ	3.73	2.36	77%	请点击
UFA210A	26.5GHZ	5.33	1.28	77%	请点击
UFA210B	26.5GHZ	5.33	1.64	77%	请点击
UFB142C	18GHZ	3.61	1.67	83%	请点击
UFC142A (UFB142A)	40GHZ	3.61	1.48	83%	请点击
UFB197C	26.5GHZ	5	1.31	83%	请点击
UFB205A	26.5GHZ	5.21	1.05	83%	请点击
UFB293C	18GHZ	7.44	0.85	83%	请点击
UFB311A	18GHZ	7.9	0.65	83%	请点击
