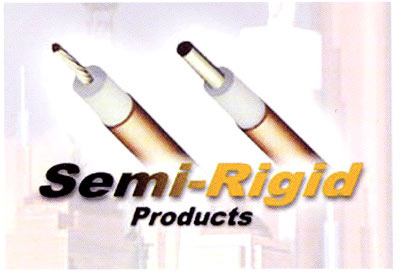

Micro-coax Semi-Rigid Cable半刚电缆

作者：　　时间：2018-04-21 13:02　　人气： ℃

Rebes 与 Micro-coax

瑞贝斯优势供应Micro-coax全系列微波电缆。瑞贝斯具有雄厚的技术实力，从产品选型到售后服务，瑞贝斯为您提供全方位的技术支持服务。依托独特的渠道优势，瑞贝斯拥有中国区最具竞争力的价格优势，欢迎广大客户来电咨询。

MICRO-COAX半刚性同轴电缆用于发射或接收高速、高频微波信号，它非常实用，并且：

  • 低损耗，总的屏蔽等于或接近理论值；
  • 消除辐射泄漏；
  • 最低可能的衰减；
  • 不等的驻波比（SWR）性能在12GHz以上；
  • 功率组件的小型化。

　　有了MICRO-COAX公司的半刚性同轴电缆，就可以用最大的功率、容量、效率和最小的干扰在十分小的结构空间传输微波能量。

　　MICRO-COAX公司的半刚性同轴电缆的优秀性能包括：

  • 可使用性：易于弯曲、缠绕、剥线、机械焊接或连接，同时不影响性能；
  • 衰减性能：实心的中心导体提供最佳的传输线几何表面；
  • 阻抗匹配：驻波比（SWR）低，可准确地控制介质的公差，以减小反射功率损失；
  • 屏蔽：隔离大于130db，实际上没有无关的信号串扰；
  • 封装：金属管状外导体，提供最小的尺寸和最大的牢固性，铜的外导体可直接焊接到电路板上去。

Cable P/N
 Diameter
(inches)		 Insertion Loss
(dB/ft@10GHz)		 Impedance
(ohms)		 Max Frequency
(GHz)
UT-085-H-M17 0.087 0.8 50 20
UT-085-SP 0.087 0.68 50 61
UT-085-SS 0.087 1.46 50 61
UT-085-TP 0.087 0.68 50 61
UT-085-Type 0.087 0.68 50 61
UT-085 0.087 0.68 50 61
UT-085-AL-TP-M17 0.087 0.72 50 61
UT-085B 0.087 0.68 50 61
UT-085B-SS 0.087 1.46 50 61
UT-085C 0.087 0.68 50 61
UT-085C-AL-TP-LL 0.087 0.62 50 64
UT-085C-EDS9010 0.087 0.67 50 61
UT-085C-EDS9010-LL 0.087 0.57 50 64
UT-085C-LL 0.087 0.57 50 64
UT-085C-SP 0.087 0.68 50 61
UT-085C-TP 0.087 0.68 50 61
UT-085C-TP-LL/RE50085 0.087 0.57 50 64
UT-085-CUSS 0.087 0.675 50 61
UT-085-EDS9010 0.087 0.67 50 61
UT-120C-LL 0.120 0.37 50 40
UT-120C-TP-LL 0.120 0.37 50 40
UT-141A/AA50141 0.141 0.42 50 34
UT-141AA 0.141 0.42 50 34
UT-141A-AL-EDS9010 0.141 0.44 50 34
UT-141A-AL-TP/AX50141 0.141 0.44 50 34
UT-141A-EDS9010 0.141 0.42 50 34
UT-141A-SP 0.141 0.42 50 34
UT-141A-TP 0.141 0.42 50 34
UT-141A-Type 0.141 0.42 50 34
UT-141B 0.141 0.42 50 34
UT-141B-SS 0.141 0.86 50 34
UT-141B-TP 0.141 0.42 50 34
UT-141C 0.141 0.42 50 34
UT-141C-AL-TP-LL 0.141 0.36 50 36
UT-141C-EDS9010-LL 0.141 0.33 50 36
UT-141C-LL 0.141 0.33 50 36
UT-141C-SP 0.141 0.42 50 34
UT-141C-SS 0.141 0.86 50 34
UT-141C-SS-LL 0.141 0.78 50 36
UT-141C-TP 0.141 0.42 50 34
UT-141C-TP-LL 0.141 0.33 50 36
UT-141C-TYPE 0.141 0.42 50 34
UT-141L 0.141 2.21 50 34
UT-141-SS 0.141 0.86 50 34
UT-141-SS-SS 0.141 2.33 50 34

Cable P/N
 Diameter
(inches)		 Insertion Loss
(dB/ft@10GHz)		 Impedance
(ohms)		 Max Frequency
(GHz)
UT-085C-15 0.087 1.2 15 47
UT-085C-15-TP 0.087 1.19 15 46
UT-090C-25 0.090 0.79 25 46
UT-090C-25-TP/DE25090 0.090 0.79 25 46
UT-090C-35 0.090 0.66 35 49
UT-125C-25-TP/DE25125 0.125 0.63 25 34
UT-141C-10 0.141 0.94 10 25
UT-141C-15 0.141 0.75 15 27
UT-141C-15-TP 0.141 0.75 15 27
UT-141C-25 0.141 0.52 25 29
UT-141C-25-TP/DE25141 0.141 0.52 25 29
UT-141C-35 0.141 0.45 35 31
UT-141C-35-TP/DE35141 0.141 0.45 35 31
