一．简介
半柔电缆组件低损耗，衰减稳定性好，柔性好，电缆屏蔽接近于理论值，优于-120dB, 无信号串扰，驻波小，机械相位稳定性好，其电气特性指标接近于半钢性电缆组件，而其可重复性弯曲的特点弥补了半钢性电缆组件在这一方面的缺陷。广泛应用于无线通讯领域的机柜系统连接。
二． 电缆指标
1）可根据客户指定长度定制 2）电缆组件型号编码和详细指标请见规格书。
|
型号 |
电缆组件型号 |
外径 (mm) |
电缆衰减(db/m) |
接头类型 |
规格书 | |||
|
1 GHZ |
5 GHZ |
18 GHZ |
40 GHZ | |||||
|
047半柔 |
R1-SMAMSMAM-L |
1.19 |
1.18 |
2.58 |
5.38 |
SMA M SMA M |
||
|
086半柔(RG405) |
R2-SMAMSMAM-L |
2.1 |
0.64 |
1.51 |
3.1 |
5.3 |
SMA M SMA M |
|
|
R2-2.92M2.92M-L |
2.92 M 2.92 M |
|||||||
|
141半柔 (RG402) |
R3-SMAMSMAM-L |
3.58 |
0.4 |
0.96 |
2.1 |
SMA M SMA M |
||
|
R3-SMAMNM-L |
SMA M N M |
|||||||
|
R3-NMNM-L |
NM NM |
|||||||
|
250半柔 (RG401) |
R4-SMAMSMAM-L |
6.35 |
0.25 |
0.63 |
1.45 |
SMA M SMA M |
||
|
R4-SMAMNM-L |
SMA M N M |
|||||||
|
R4-NMNM-L |
NM NM |
|||||||

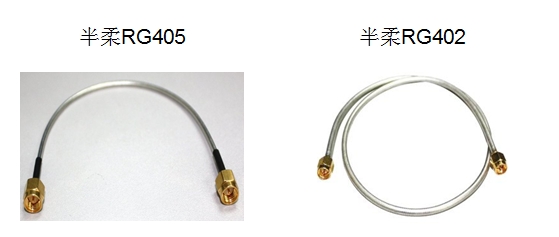

三.电缆照片
