一.简介

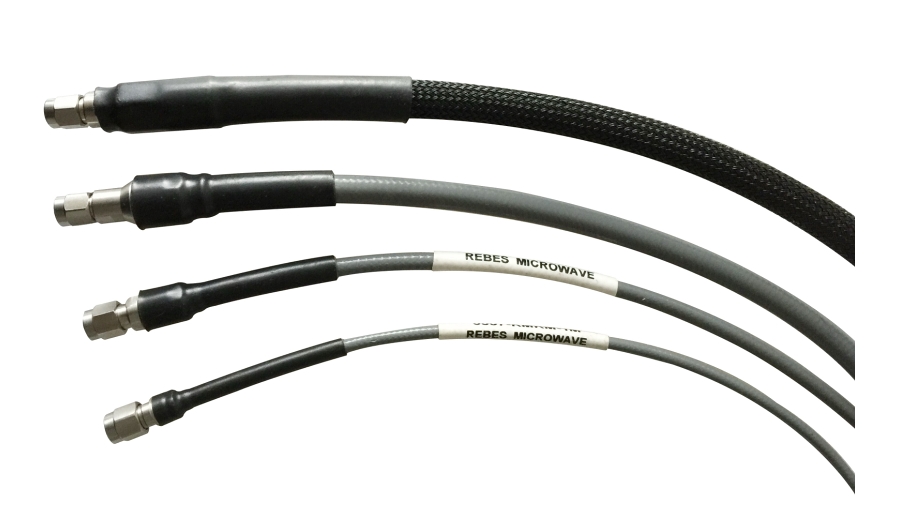

E系列电缆使用频率高达DC-50GHZ，超低损耗，机械相位稳定性和温度相位稳定性优异,具有比A系列更加出众的温度相位稳定性（全温度范围500ppm以内)。尤其适用于军用相控阵雷达，电子战系统，毫米波系统。是目前军工通讯装备应用最多的电缆。
苏州瑞贝斯研发的E系列18-50GHZ毫米波电缆组件已广泛应用于军工，航天等领域,长期供货于数十家中电研究所，中科院，部队等军工单位，获得了客户的高度认可。并承接了微波通讯宇航级毫米波电缆组件的国家科研项目，进一步提升了我公司的高端微波电缆组件技术实力。
二.指标
型号编码指南和详细指标请点击规格书。
1） 电缆组件接受客户任意长度的定制。
2） 可以提供不锈钢铠甲护套。
3） 可以提供匹配相位的服务，如有需求，请特别说明。
|
电缆 型号 |
外径 (mm) |
接头类型 |
电缆衰减(db/m) |
规格书 | ||||
|
18 GHZ |
26.5 GHZ |
40 GHZ |
50 GHZ | |||||
|
E20-2.4M2.4M-L |
E20 |
2.2 |
2.4M 2.4M |
2.87 |
3.7 |
4.98 |
5.92 |
|
|
E20-2.92M2.92M-L |
E20 |
2.2 |
2.92M 2.92M |
2.87 |
3.7 |
4.98 |
5.92 |
|
|
E21-2.4M2.4M-L |
E21 |
3.6 |
2.4M 2.4M |
1.66 |
2.12 |
2.6 |
|
|
|
E21-2.92M2.92M-L |
E21 |
3.6 |
2.92M 2.92M |
1.66 |
2.12 |
2.6 |
|
|
|
E21-SMAMSMAM-L |
E21 |
3.6 |
SMA MSMA M |
1.66 |
2.12 |
2.6 |
|
|
|
E22-3.5M3.5M-L |
E22 |
4.8 |
3.5M 3.5M |
1.05 |
1.3 |
|||
|
E22-NMNM-L |
E22 |
4.8 |
NM NM |
1.05 |
1.3 |
|||
|
E22-SMAMNM-L |
E22 |
4.8 |
SMA M NM |
1.05 |
1.3 |
|||
|
E22-SMAMSMAM-L |
E22 |
4.8 |
SMA MSMAM |
1.05 |
1.3 |
|||
|
E23-NMNM-L |
E23 |
7.4 |
NM NM |
0.66 |
||||
|
E23-SMAMNM-L |
E23 |
7.4 |
SMA M NM |
0.66 |
||||
|
E23-SMAMSMAM-L |
E23 |
7.4 |
SMA M SM M |
0.66 |
||||

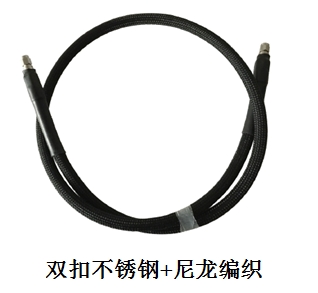

三.铠甲
