UF系列超柔软测试级电缆组件

作者:  时间:2018-04-21 13:02  人气:

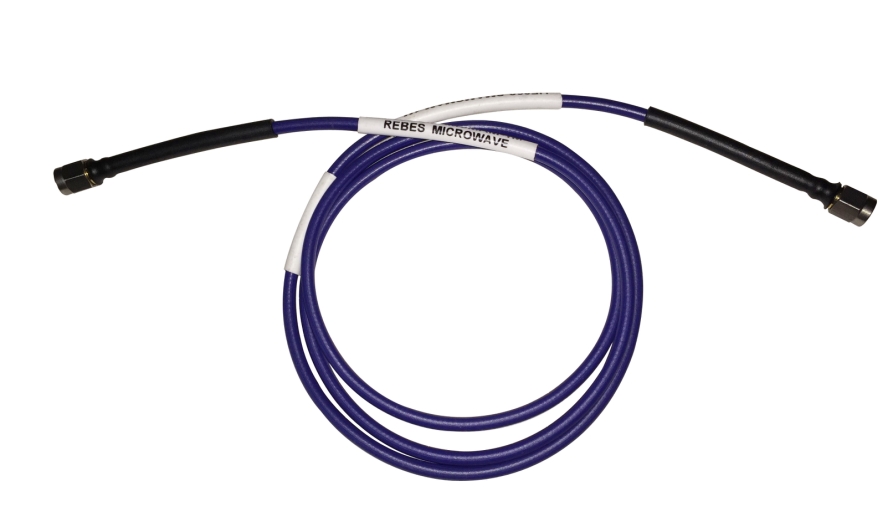

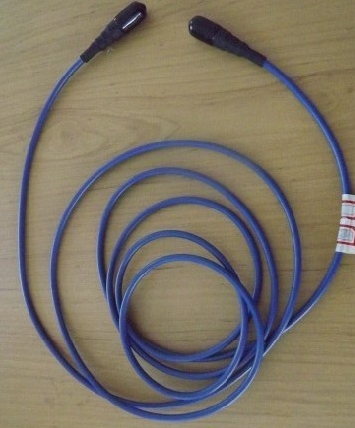

  超柔软测试级电缆组件

  一.简介





    UF系列超柔软电缆是为对柔性有特殊要求的应用环境而专门设计的一种电缆。其 外表皮在适用温度下会非常柔软,该温度范围基本上覆盖了实验室的应用环境。超柔软电缆可以为用户带来同低损耗电缆一样的低损耗、优异的相位稳定性以及出色的 VSWR 性能。


产品特点:

l   作频率至40GHz

l   多芯超柔

l   高屏蔽(>90db)

l   耐野外恶劣环境环境





典型应用:

l   弹载设备

l   车载、舰载通信设备

l   军用/商用天线

l   军用/商用基站


二. 指标



型号编码指南和详细指标请点击规格书。

   1) 电缆组件接受客户任意长度的定制。

   2) 可以提供匹配相位的服务,如有需求,请特别说明。



电缆组件型号

电缆

型号

外径

(mm)

弯曲

半径

接头类型

电缆衰减(db/m)

规格书

3GHZ

10GHZ

18GHZ

UF1-SMAMSMAM-L

UF1

3.6

14

SMAM SMAM

0.9

1.7

2.3

UF1-SMAMSMAM-L.pdf

UF2-NMNM-L

UF2

5.0

20

N M    N M

0.68

1.37

1.97

UF2-NMNM-L.pdf

UF2-SMAMNM-L

UF2

5.0

20

SMA M  N M

0.68

1.37

1.97

UF2-SMAMNM-L.pdf

UF2-SMAMSMAM-L

UF2

5.0

20

SMA M SMA M

0.68

1.37

1.97

UF2-SMAMSMAM-L.pdf

UF3-NMNM-L

UF3

8.0

32

N M    N M

0.33

0.7

1.01

UF3-NMNM-L.pdf

UF3-SMAMNM-L

UF3

8.0

32

SMA M  N M

0.33

0.7

1.01

UF3-SMAMNM-L.pdf

UF3-SMAMSMAM-L

UF3

8.0

32

SMA M SMA M

0.33

0.7

1.01

UF3-SMAMSMAM-L.pdf
