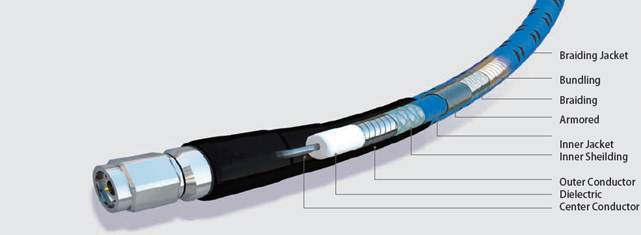

Phaseline系列电缆组件是一款高性能、高精密、稳幅稳相测试电缆组件。电缆由多层不同的功能层组成，不同结构层的设计确保了产品的电气性能的稳定性和机械寿命。Phaseline将大幅度提高客户的测试精度，降低测试成本。
产品特点：
确保精确测量
弯曲幅度和相位稳定
柔软性好
抗压抗扭曲
使用寿命长
典型应用：
VNA网络分析仪
射频与微波测量仪表
ATE系统
实验室测量
生产线和现场作业测试
|
Mechnical Specifications 物理和机械性能 | ||||||
|
|
PL40 |
PL26 | ||||
|
Size 尺寸 |
MM Inch |
MM Inch | ||||
|
Jacket外护套 |
6.40 0.25 |
8.80 0.35 | ||||
|
Press Force铠甲抗压 |
100N/25mm |
200N/25mm | ||||
|
Bending radius弯曲半径 |
25.00 1.00 |
50.00 2.00 | ||||
|
Retention force连接器保持力 |
>175Ib
|
>175Ibs | ||||
|
Mating Times插拔次数 |
>10.000 |
>10.000 | ||||
|
Tolerance 长度公差 |
≤1M, +20mm, -0; >1M,+2％,-0 |
≤1M, +20mm, -0; >1M,+2％,-0 | ||||
|
Temperature温度 |
85℃ |
85℃ | ||||
|
Electrical Specifications 电气性能 | ||||||
|
|
18GHz |
26. GHz |
40GHz |
6GHz |
18GHz |
26.5GHz |
|
VSWR |
1.1
|
1.20 |
1.30 |
1.15 |
1.20 |
1.30 |
|
Me Mechanical Phase机械相位 |
±2º |
±3º |
±5º |
±1º |
±2º |
±4º |
|
Amplitude 幅度 |
±0.02dB |
±0.04dB |
±0.02db |
±0.03dB |
±0.04dB | |
|
Impedance 50Ohms | ||||||
|
衰减Attenuation Max@25℃ 衰减Attenuation Max@25℃ | ||||||
|
Freq. 频率（GHz） |
dB/100m dB/100Ft |
dB/100m dB/100Ft | ||||
|
2 |
60 18.29 |
40 12.19
| ||||
|
6 |
99 29.2 |
75 22.8 | ||||
|
10 |
135 41.15 |
99 30 | ||||
|
18 |
180 54.8 |
145 44 | ||||
|
26.5 |
229 69.8 |
180 53.9 | ||||
|
40 |
276 |
| ||||
|
Average Power (25℃,Sea Level,Cable Only) 平均功率（25℃，海平面，仅电缆） | ||||||
|
Freq. 频率（GHz） |
Watts(max.) |
Wat, , ts(max.) | ||||
|
2 |
290 |
350 | ||||
|
6 |
170 |
260 | ||||
|
10 |
130 |
143 | ||||
|
18 |
95 |
102 | ||||
|
26.5 |
79 |
80 | ||||
|
40 |
65 |
| ||||
|

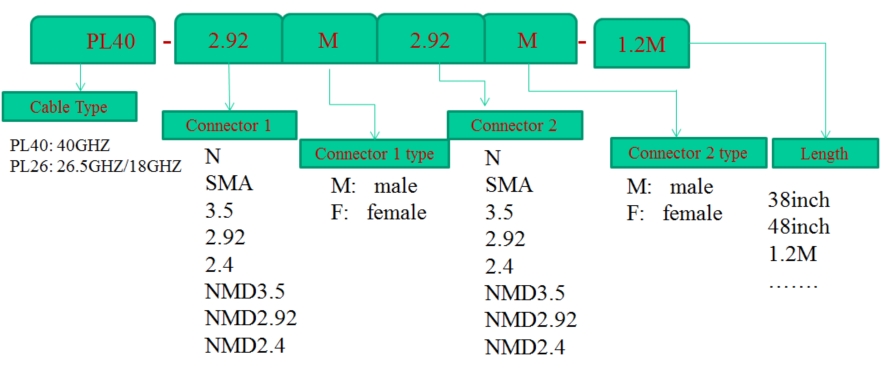

型号编码指南（part number coding for non-standard cable） |
