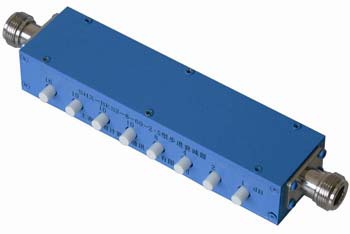

按键步进可调衰减器
型号：KST-30
|
工作频率（GHz） |
DC-3GHZ | |
|
插入损耗(dB) |
≤2.5 | |
|
驻波（VSWR） |
≤1.4 | |
|
衰减范围(dB) |
0-30（step:1 dB） | |
|
单键衰减精度(dB) |
1dB键 |
±0.2dB@DC-1GHz, ±0.3dB@other |
|
2dB键 |
±0.2dB@DC-1GHz, ±0.3dB@other | |
|
4dB键 |
±0.2dB@DC-1GHz, ±0.4dB@other | |
|
8dB键 |
±0.3dB@DC-1GHz, ±0.5dB@other | |
|
10dB键 |
±0.4dB@DC-1GHz, ±0.8dB@other | |
|
叠加衰减精度(dB) |
≤10dB |
≤0.4dB@DC-1GHz, ≤0.8dB@other |
|
≤30dB |
≤0.6dB@DC-1GHz, ≤1.0dB@other | |
|
标称阻抗（Ω） |
50 | |
|
接口类型 |
N-F/BNC-F/SMA-F | |
|
工作温度（°C） |
-40～+50 | |
|
外型尺寸（mm） |
124.7mm ×34.5mm×20.2 mm | |
|
重量（kg） |
0.10 | |
型号：KST-90
|
工作频率（GHz） |
DC-3GHZ | |
|
插入损耗(dB) |
≤3 | |
|
驻波（VSWR） |
≤1.4 | |
|
衰减范围(dB) |
0-90（step:1 dB） | |
|
单键衰减精度(dB) |
0-10dB |
±0.8dB |
|
10-50dB |
±1.25dB | |
|
≥50dB |
±3%dB | |
|
衰减步进(dB) |
1，2，4，8，16，20 | |
|
标称阻抗（Ω） |
50 | |
|
接口类型 |
N-F/BNC-F/SMA-F | |
|
工作温度（°C） |
-40～+50 | |
|
外型尺寸（mm） |
162mm ×35.5mm×20 mm | |
|
重量（kg） |
0.17 | |
