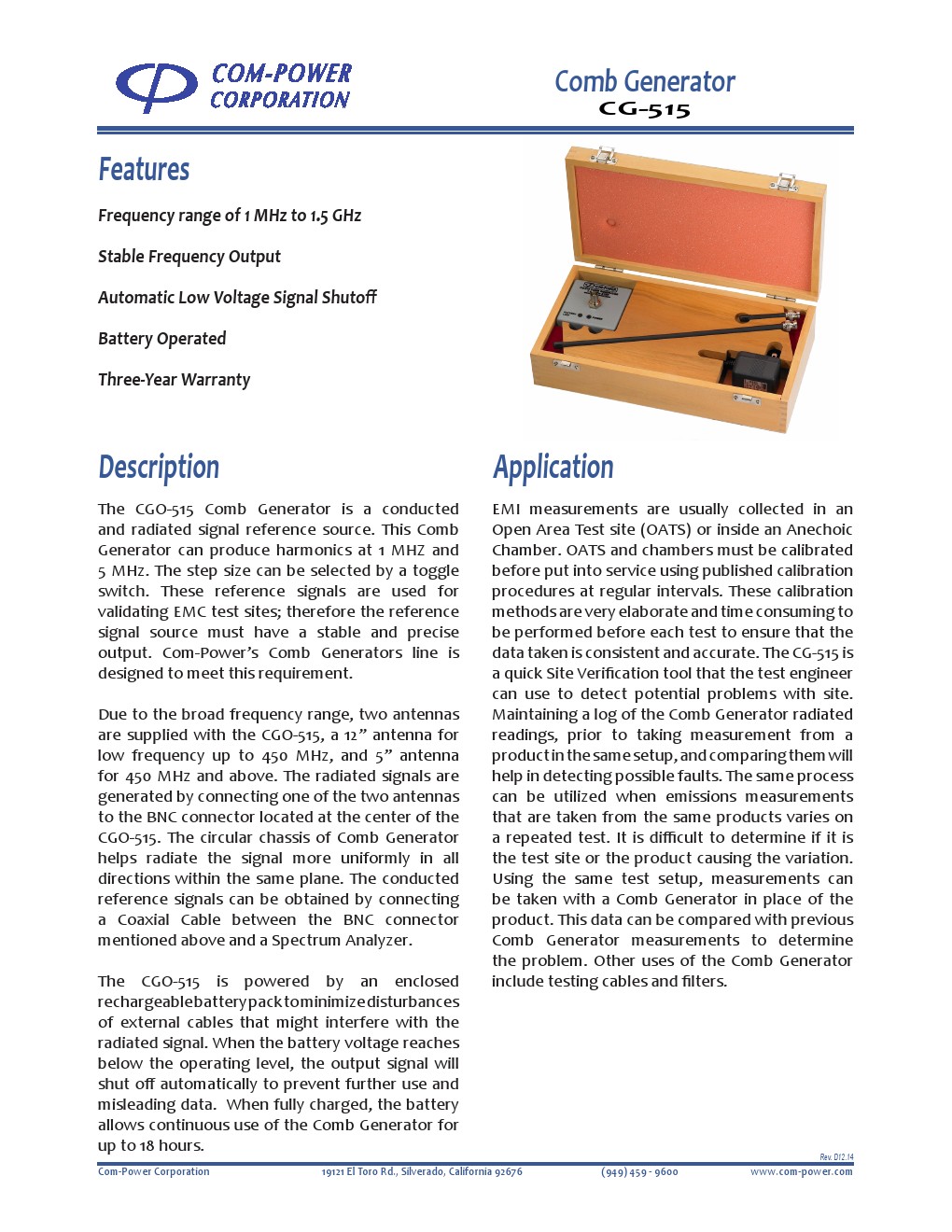

CG-515 梳状发生器用作汽车 EMC 实验室认可计划 (AEMCLRP) 的工件，是一种用于快速 EMC 现场测试的宽带 EMC 信号源。 EMC 实验室每年至少校准一次其辐射发射测试站点、仪器和附件。 校准程序复杂且耗时。 然而，校准并不能防止校准期间的设备故障，例如接收器损坏、电缆损坏、连接不良、天线损坏等。定期监测梳状发生器宽带辐射输出上的几个频率可以快速有效地验证整个设置。 测试设置的任何潜在问题都可以在导致错误结果之前被检测到。 它由可充电 NimH 电池组供电。
-
特征
-
快速的预测试站点验证
-
1 MHz 至 1.5 GHz 的宽频率范围
-
电池供电 - 延长电池寿命，每次充电 > 18 小时
-
自动低电池电压关闭
-
用户可选择的输出频率/步长
-
一年保修
-

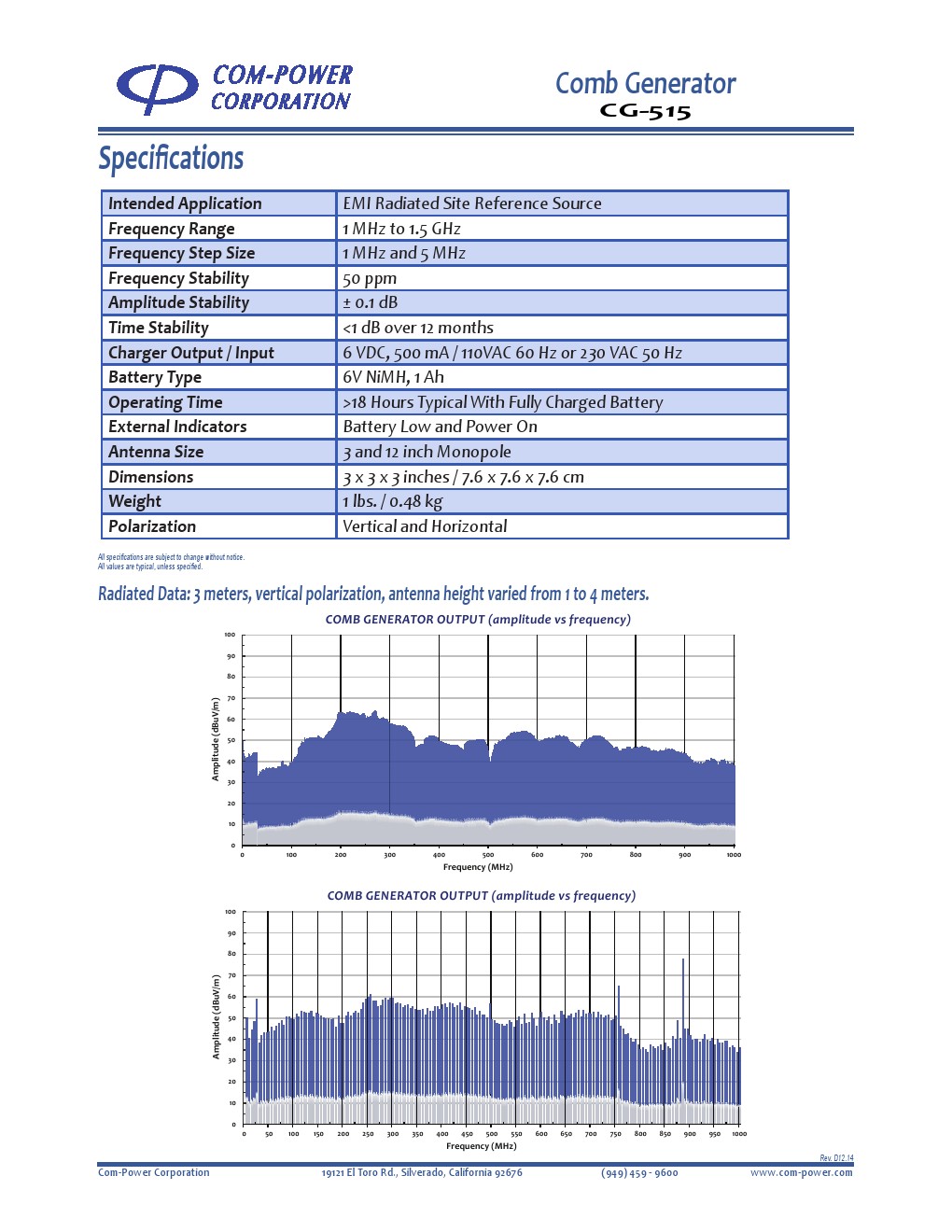

规格
-
预期应用：辐射参考信号源（用于 OATS、SAC、FAC 等）
-
频率范围：1 MHz 至 1.5 GHz
-
频率步长：1 MHz 或 5 MHz（用户可选）
-
频率稳定性：20 ppm
-
幅度稳定性：± 0.1 dB
-
时间稳定性：12 个月内 <1 dB
-
充电适配器输出：6 VDC（未调节），500 mA
-
电池类型：6V NiMH，1 Ah
-
电池操作：>18 小时典型（充满电的电池）
-
外部 LED 指示灯：电池电量低，开机
-
天线类型：(2) 个单极天线（3 英寸和 12 英寸）
-
发电机尺寸：(HxWxD) 2.9 in. x 3.1 in. x 3.1 in. (7.4 x 7.9 x 7.9 cm)
-
重量：0.5 磅（0.2 公斤）
基本参数：
|
频率范围:
|
1 MHz - 1500 MHz |
|
步长:
|
1 and 5 MHz.
|
|
天线: |
12 inch (upto 540 MHz ) and 3 inch (above 540 MHz) |
|
阻抗: |
50 Ohm |
|
连接器: |
BNC |
|
电池: |
6 V NimH
|
|
输入电压: |
6 V DC, 500 mA |
|
重量:
|
4 lbs. 1.8 kg |
|
体积: |
(L x W x H): 3 x 3 x 3 inches , 96 x 127 x 63 cm
|
